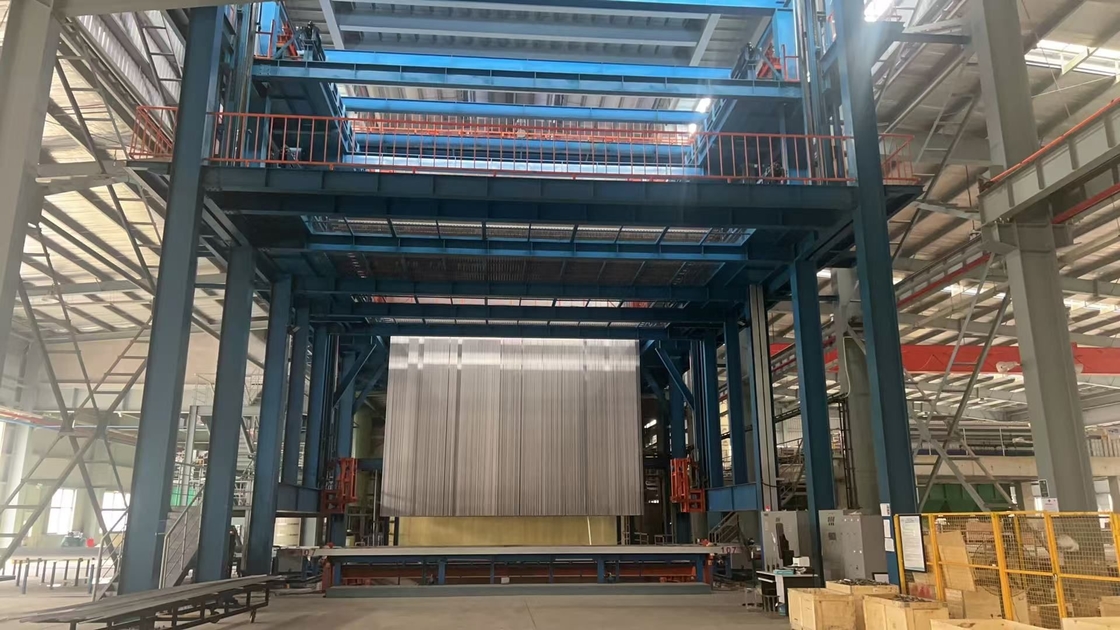

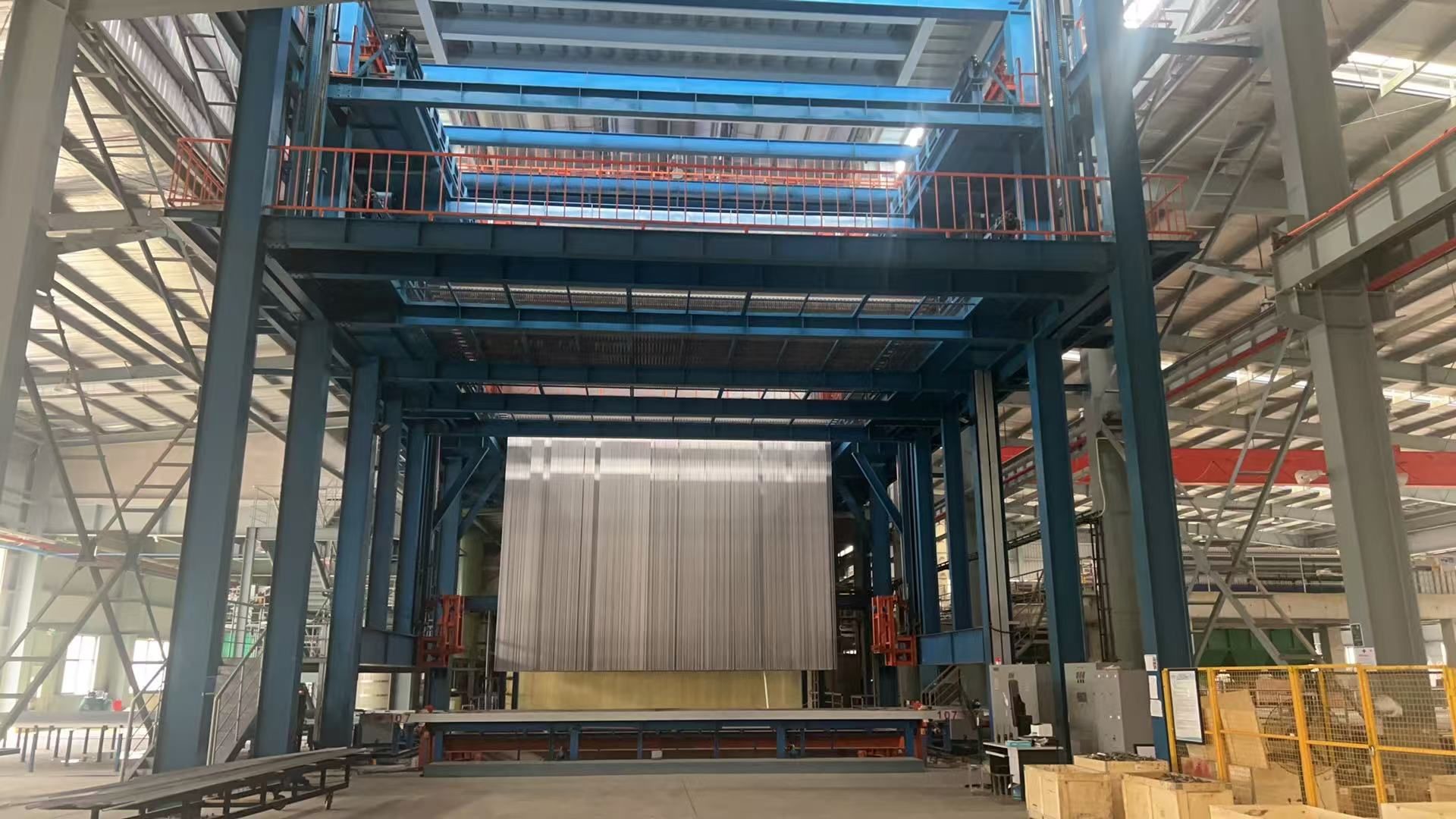

Линия вертикального анодирования большой емкости для алюминиевых профилей и смежных изделий с полностью автоматическим вертикальным краном

Линия вертикального анодирования большой емкости для алюминиевых профилей и смежных изделий с полностью автоматическим вертикальным краном

Часть первая: вертикальная анодирующая линия мощностью 3000 тонн и более- Я...Основной проектный стандарт:

1,4 анодирующих резервуаров (проектировать 5 резервуаров. начать 4 анодирующих резервуара запасать один анодирующий резервуар) или проектировать в соответствии с мощностью заказчика в месяц и размером мастерской.

2,Обработка деталей: алюминиевый профиль и реляционные изделия.

3Толщина анодирующей пленки: 10-15 мкм.

4Транспортировка: полностью автоматический вертикальный кран (включая ручную транспортировку).

5"Один анодирующий резервуар соответствует одному холодильнику.

6"Расчет мощности отопления:
Каждый резервуар для анодирования обеспечивает один набор из 1,000,000 ккал/час на холодильнике с водой прямого охлаждения.
(или два резервуара для анодирования делят один больше 2,000,000 ккал/час от холодильника с водой прямого охлаждения.)
оборудование для очистки выхлопных газов

7"Электрическое оборудование:носительное оборудование,оборудование для охлаждения,оборудование для электролизного питания (ректификатор),оборудование для очистки выхлопных газов из воздуха,оборудование для очистки выхлопных газов из воздуха,воздушный компрессор и запасная электроэнергияНапример, освещение и т.д.

8Стандартные процессы утилизации:разгрузка,помывка,отжигание с помощью переменного тока,помывка,щелочная гравировка,помывка,нейтрализация,помывка,анодирование,помывка,помывка чистой водой,электролиз и окраска,печать,помывка,промывка горячей водойКачает, разгружает.

9Производственная линия вертикального анодирования в основном включает:

загрузка оборудования снабженияПолноавтоматический конвейер,поезда конвейерного крана,нагрузка оборудования снабжения,разгрузка оборудования для перемещения,нагрузка оборудования,разгрузка оборудования,загрузка и выгрузка переходного подъемника и конвейерного ремня,отношения с резервуаром обработки,конфигурация резервуара обработки,катод и анодирующий проводящий ствол,насосы,фильтр,проводящее устройство и клипы,источник питания для обработки (анодирование,окрашивание) (спецификация оборудования) и установка деталей.

10"Основные функции "Введение в компьютерную систему

a) могут быть определены 99 номеров рецептур производственного процесса, каждый из которых соответствует различному потоку процесса обработки поверхности;который может удовлетворять ежедневным потребностям производства и изменять параметры процесса стойки материалов в процессном баке в реальном времени, что позволяет гибко контролировать параметры процесса.

b) собирать, анализировать и обрабатывать входную информацию процесса подачи и безопасно хранить ее в системе для отслеживания процесса потока каждой группы материалов в режиме реального времени;облегчение доступа и контроля.

c) мониторинг в режиме реального времени состояния работы каждого мобильного лифта, предназначенного для окисления, точный контроль ежедневного подъема специальных стойки материалов в соответствии с требованиями процесса,и работа каждого мобильного лифта координируется верхней компьютерной системой без помехВ то же время, рабочий диапазон каждого мобильного лифта может быть установлен через верхний компьютер для достижения работы поперечного сечения,разумная оптимизация, и повышение эффективности.

d) Мониторинг состояния работы кремниевой машины: требуемый ток окисления, время окисления и т. д. могут быть рассчитаны на основе параметров процесса,и начало и остановка питания от окисления могут контролироваться на основе результатов расчетаАналогичным образом, электрофорезный источник питания и питание красителей также могут контролироваться.

e) Контроль состояния работы отвердительной печи: температура и состояние нагрева отвердительной печи, состояние открытия и закрытия двери и т.д.

f)Я...n в автоматическом состоянии работы может осуществляться ручное вмешательство данных верхнего компьютера управления для гибкого изменения параметров процесса,такие как изменение времени процесса и приоритетное поднятие материалов в характерных цистернах процесса мобильными лифтами.

g) Функция сигнализации: при неисправности основного устройства верхний компьютер отображает конкретную ситуацию сбоя сигнализации,удобство для персонала по техническому обслуживанию в проведении технического обслуживания и обслуживания оборудования.

Вторая часть:Теория работы машины: рабочий кладет алюминиевые профили на стол, с помощью перемещения в конвейерную платформу система переносит алюминиевые профили в грузовую зону.Работник нажал на кнопку, под давлением пневматических систем и открыть механизм открытия и закрытия светильника, рабочий закрепил алюминиевые профили зажимкой и нажал кнопку.С помощью гидравлических систем, механический подъемный стол переключает направление профилей с горизонтального на вертикальный.Система перенесет алюминиевые профили в зону ожидания для производстваВ результате совместной работы верхнего и нижнего конвейера, подъема верхних и нижних балок и перевода верхних и нижних рядов балок, алюминиевые профили начинают производство.Автоматическая машина обработки для предварительной обработки придет и переносить профили, чтобы закончить процессы предварительной обработки один бак за одним бакомКогда автоматический конвейер для оксидации поверхности резервуара приходит,Он будет нести профили, чтобы закончить процессы анодирования и промывки и окрашивания водой один за другим.После завершения всего вышеперечисленного, автоматический конвейер переносит профили в туннельную сухую печь для сушки поверхности, а затем отправляет их в складскую зону.С помощью верхнего и нижнего конвейера, подъем верхних и нижних балок и перемещение верхних и нижних рядов балок, алюминиевые профили перемещаются в зону ожидания для разгрузки.Механический подъемный стол переключает направление профилей с вертикального на горизонтальныйСистема автоматически включает механизм открытия и закрытия фиксатора, профили разделяются зажимами.алюминиевые профили перемещаются с производственной линии на столПосле окончания производства система будет перемещать пустую стержень обратно в загрузочную зону путем перемещения пустого луча.транспортное средство.

Третья частьПреимущество вертикальной анодирующей линии:
a) Очень низкое потребление энергии.
b) Высокая производительность: 3000 тонн/месяц и более.
c) Низкое потребление энергии:квадратная форма отвердительной печи обеспечивает чрезвычайно высокий коэффициент использования тепловой энергии.
d) Низкая стоимость труда: автоматическое управление снижает стоимость труда.

Часто задаваемые вопросы

1.Что мы можем предложить, если вы заинтересованы в вашем оборудовании?
А. Материал/максимальный размер/максимальный вес ваших деталей.
B. Какова ожидаемая производительность этого оборудования (8 часов/день или 30 дней/месяц)?
C. Доступное помещение мастерской, на котором вы планируете разместить этот набор оборудования (в LxWxH)?
D. Какое топливо вы предпочитаете использовать для системы отопления:электрическое, газовое, сжиженное, дизельное или другое?

2.Как установить оборудование после покупки?
A. Мы предоставим документацию об установке, 3D-рисунок сборки или видео установки для руководства работой установки.
B. Наш инженер будет руководить установкой оборудования и отладкой на линии.
В. Мы можем организовать установщиков на вашем заводе, чтобы они, если потребуется, руководили монтажными работами.
D. После отладки, обеспечить полное обучение и регулярно отслеживать использование оборудования.

3.Как работает послепродажное обслуживание вашей компании?
A. Гарантия на запчасти в 1 год, запчасти в основном включают вентиляторы,горелки,электрические компоненты шкафа управления,металлическую конструкцию,стенные панели и т.д.,за исключением случаев повреждения, вызванного человеком.
B. Пока вы используете наше оборудование, наша техническая поддержка всегда будет онлайн

Надеюсь, наша дружная компания сможет встретиться с вами и принести вам другой опыт.
